беже. Нецелесообразно и предусмотренное измерение атмосферного давления, так как возможный прирост его во время проведения соревнований не сказывается на результате стрельбы [2]. Метеокорректор скорее пригоден для научных исследований, чем для постоянной тренерской работы. Высокая стоимость прибора, потребность в специальном обслуживании и автономном питании, отсутствие методики зондирования метеоэлементов ограничивают его использование в биатлоне.
Известны ручные анемометры, используемые в народном хозяйстве [3]. Они обладают меньшими габаритами, просты в обслуживании, могут применяться и для анализа ветровой картины стрельбища, однако имеют ряд недостатков.
Для измерения средней скорости ветра от 1 до 20 м/с в период пристрелки применим ручной чашечный анемометр со счетным механизмом МС-13. Погрешность измерения прибора ±(0,3+0,5 W), где W — измеренная скорость ветра. Для перевода числа оборотов вертушки счетного механизма анемометра в скорость ветра необходимо использовать секундомер и тарировочную таблицу, что затягивает процедуру измерения.
Ручной индукционный анемометр (АРИ) в этом смысле более удобен. Показания скорости ветра можно считывать прямо со шкалы прибора. Анемометр позволяет измерять мгновенную скорость ветра в пределах от 2 до 30 м/с. Погрешность измерения составляет ±(0,5 + 0,05 W) м/с. Этот анемометр может _ применяться для зондирования ветра в тренировочном процессе, однако в период соревнований пользоваться им затруднительно.
В результате проведения патентно-информационных исследований в области метеорологических измерительных приборов разработана конструкция ветромера, обладающая более высокими эксплуатационными характеристиками [1]. Прибор предназначен для измерения боковой составляющей ветра. Он имеет минимальные габариты, позволяющие установить его в полости лыжной палки.
Опытный образец ветромера и схема его работы представлены на рисунках.

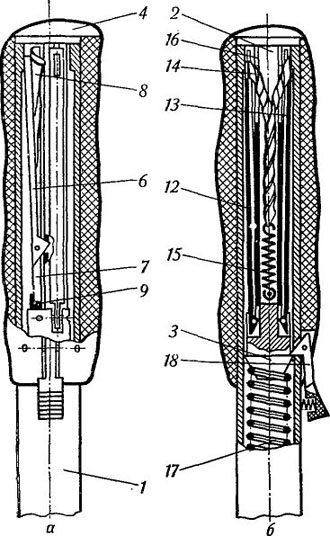

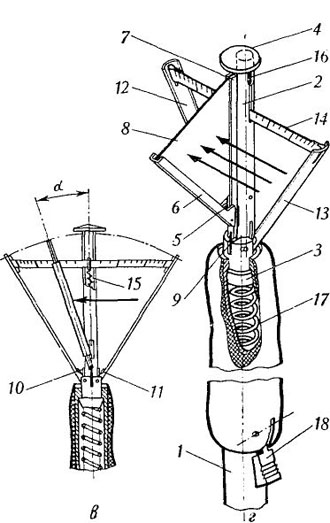

Ветромер содержит основание 2 с заглушкой палки 3, датчик скорости ветра 4 и шкалу 5. Датчик и шкала выполнены в виде одноплечих рычагов 6, 7 и 8, 9. Эти рычаги соединены между собой шарнирами 10 и 11 и подпружинены пружинами 12 и 13. Между рычагами 6 и 7 датчика скорости ветра 4 размещен эластичный элемент 14, воспринимающий воздушный поток, а между рычагами
8 и 9 шкалы 5 размещена эластичная лента 15. Лента снабжена градуировкой скорости ветра (слабый, умеренный, сильный) или величины смещения средней точки попадания от напора воздушного потока. Рычажная пара датчика скорости ветра 4 соединяется с ос-
|
|
нованием, через пластинчатую пружину 16, а рычаги шкалы 5 — посредством шарниров 11.
Для обеспечения надежности работы ветромера при переводе его из рабочего положения в походное эластичная лента 15 подает,-ся в полость 17 основания через окно 18 цилиндрической пружиной.
Удержание ветромера внутри лыжной палки от перемещения возвратной пружины осуществляется фиксатором.
Для определения характеристик ветра лыжная палка устанавливается на огневом рубеже таким образом, чтобы датчик скорости ветра 4 находился в плоскости стрельбы. Перевод ветромера из походного положения в рабочее осуществляется нажатием фиксатора. Освобожденный ветромер под действием возвратной пружины движется в крайнее верхнее положение до упора основанием в загибы

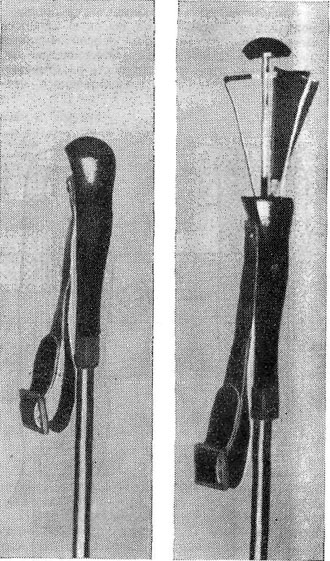

Рис. 2. Ветромер в походном и рабочем положении
|
|
