лыжной палки 1. В конце движения основания раскрываются рычажные пары датчика скорости ветра 4 и шкалы 5 под действием пружин 12 и 13, разворачиваются эластичные элементы 14, 15, которые в рабочем положении имеют максимальное натяжение.

При наличии ветра датчик 4 воспринимающий воздушный поток, отклоняется от вертикального положения на некоторый угол а и указывает на шкале 5 значение скорости ветра. При этом величина отклонения датчика 4 связана со скоростью ветра и углом между направлением ветра и направлением стрельбы.

Измерив величину и направление ветра, можно, с одной стороны, корректировать положение линии прицеливания, а с другой — по отклонениям датчика производить выбор момента для производства выстрела.

Чтобы перевести ветромер из рабочего положения в походное, необходимо нажатием на заглушку 3 утопить ветромер в полость лыжной палки до взаимодействия с фиксатором. Во время движения ветромера в крайнее нижнее положение рычаг 6 датчика 4 и рычаги 8 и 9 шкалы отжимаются стенками палки 1 в сторону основания 2 ветромера и ослабляют натяжение эластичных элементов

14 и 15. Последние обеспечивают беспрепятственный заход ветромера в полость лыжной палки, изменяя свои геометрические размеры. Эластичный элемент 14 за счет складывания ткани, а эластичная лента 15 за счет использования пружины, которая подтягивает ее через окна 18 в полость 17 основания 2. В крайнем нижнем положении ветромер стопорится фиксатором и надежно удерживается в полости палки.

Оперативность оценки и учета ветра, минимальные габариты и вес прибора (около 80 г) обеспечивают удобство его эксплуатации и транспортировки как в тренировочном процессе, так и в условиях соревнований. В подготовительном периоде он поможет совершенствовать тактильный анализатор и отработать навык определения характеристик ветра, в соревновательном — определять характеристики ветра на каждом номере огневого рубежа.

Литература. 1. Авторское свидетельство № 960704. «Ветромер А. В. Пилина» (опубл. в «Б. И.», 1982, № 35).

2.  Савкин Л. С, Лебедев В. Д. Метеорология и стрельба артиллерии. М., Воениздат, 1974.

3.  Стернзат М. С. Метеорологические приборы и измерения. М., Гидрометеоиздат, 1978.

ИЗ СУДЕЙСКОГО БЛОКНОТА

СЕКРЕТАРСКАЯ ЛИНЕЙКА

Существующий способ определения результатов в соревнованиях лыжников-гонщиков довольно трудоемок. Даже при наличии опытного судейского аппарата результаты спортсменов выводятся не так быстро, как хотелось бы участникам.

Для ускорения этого процесса на самых крупных соревнованиях применяется электронно-счетная техника, которая пока не может получить широкого распространения на соревнованиях низовых коллективов, первенствах района, города, где бывает большое количество участников. Это толкнуло на поиски новых доступных средств ускоренного процесса определения результатов лыжников для облегчения труда судей, улучшения информации на соревнованиях и, следовательно, повышения к ним интереса.

По существующей методике при определении результата лыжника из времени финиша спортсмена вычитается время его старта. По правилам соревнований определены три вида раздельных стартов:

а)  по одному участнику с интервалом между стартующими 30 с;

б)  по два стартующих через 1 мин;

в)  по одному стартующему через 1 мин.

Так как стартовое время каждого участника в секундах кратно 30, то в стартовом времени отсутствуют единицы секунд. Единицы секунд в результат переходят из финишного времени участника.

Пример. Старт раздельный по одному через 30 с, № 21 стартует в 10.30 после пуска стартовых часов. Его финишное время 52.43. Результат равен: 52.43 – 10.30 = 42.13. При вычитании из 43 30 3 с автоматически перешли в результат, так как в стартовом времени не было и не могло быть единиц секунд.

Следовательно, достаточно определить минуты и десятки секунд результата, приписать к десяткам секунд их единицы из финишного времени — и можно назвать результат лыжника.

На основе изложенного разработан прибор простейшего типа, который позволяет быстро

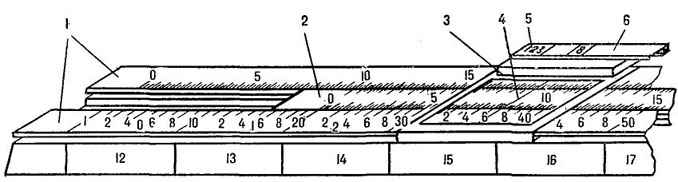

Рис. 1. Секретарская линейка:
1 — база; 2 — движок; 3 — визир; 4 — риска; 5 — шкала визира; 6 — фиксатор шкалы визира

Рис. 2. Шкала времени

назвать результат финишировавшего спортсмена.

Обязательным условием для работы на этом приборе является соблюдение при старте порядковых номеров участников.

Кроме названной операции на предлагаемом приборе можно вычислить:

а)  результат каждого участника лыжной эстафеты;

б)  суммировать результаты спортсменов для определения суммы времени команды;

в)  пользуясь прибором и секундомером, без записей в любом месте трассы корректировать ход соревнований, информируя по ходу гонки ее участников.

Прежде чем перейти к описанию прибора, поговорим о некоторой закономерности, которую при пользовании прибором нужно учитывать.

Закон рассеивания результатов. Результаты лыжников-гонщиков имеют определенные границы рассеивания для каждой дистанции. Так, для женских трасс эти границы находятся в пределах одного часа. Для мужских трасс они таковы: 10 км — от 30 мин до 1 ч; 15 км — от 42 мин до 1 ч 20 мин; 20 км — от 1  до 2 ч; 30 км — от 1 ч 40 мин до 2 ч 30 мин.

Если судье известна дистанция и результат без целых часов, а только минуты и секунды, он, пользуясь названным законом рассеивания результатов, назовет точный результат гонщика.

Пример. Дистанция 15 км. Мы определили время, равное 2 мин 14 с. Результат — 1 ч 2 мин 14 с.

Описание прибора. Прототипом предлагаемого прибора является обычная счетная, или, как ее называют, логарифмическая, линейка. Мы назвали свой прибор секретарской линейкой (рис. 1). Линейка состоит из базы 1, на которой имеется верхняя шкала и нижняя, движка 2, визира 3 с риской на стекле 4. шкалой визира 5 и фиксатора шкалы визира 6. Длина каждой шкалы (кроме шкалы визира) — 360 мм (рис. 2). Верхняя шкала базы — шкала времени. 360 мм ее, равные одному часу, разбиты на 60 больших делений (мин); каждое деление разбито пополам (30 с — средний штрих); каждая половина имеет три равных промежутка по десять секунд каждый (в нашем варианте он равен 1 мм). Нумерация времени проставлена от 0 через 5 мин до 60. Таким образом, на этой шкале можно указать время в минутах и десятках секунд в пределах одного часа. Точно такая шкала установлена на движке 2.

На нижней шкале базы (рис. 3), шкале стартов, отмечены тридцатисекундные интервалы (средний штрих) и минутные (длинный штрих).

Длинные (минутные) штрихи шкалы стартов пронумерованы только четными цифрами. Причем десятки разделены сплошной линией. Порядковые номера десятков обозначены цифрами, которые стоят внизу. Конечная правая цифра 120 соответствует стартовому номеру участника, который принимает старт через час после пуска стартовых часов при стартах по два человека в минуту.

Эта шкала пригодна как для стартов через 30 с по одному (нечетные номера распола-

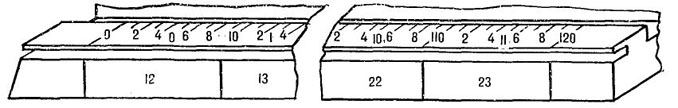

Рис. 3. Шкала стартов

Рис. 4. Определение результата гонщика

гаются над тридцатисекундными штрихами), так и для парного старта через минуту (нечетные номера располагаются вместе с большим на единицу четным номером на одном минутном штрихе). Вынос порядкового десятка облегчает нахождение нужного номера участника и не загружает шкалу.

Если число участников соревнований превышает 120, то старты 121, 122, 123-й и т.д. проходят через 1 ч после 1, 2, 3-го и т. д. участников. Отсюда для нахождения на шкале стартов номеров выше 120 необходимо десятки перенумеровать в соответствии с формулой П + 12 (П — первоначальная нумерация десятков, а 12 — период повторения), что и сделано на наклонной шкале линейки. В таком виде шкала отражает старт уже 240 участников соревнований.

По мере необходимости емкость линейки можно увеличить практически на любое количество участников. Для этого нужно карандашом написать на наклонной шкале против соответствующего десятка его последующий номер, пользуясь формулой П + 12 т (т — порядковый номер периода).

На визире 3 укреплена шкала 5, где указаны цифры от 0 до 9, по шкале передвигается фиксатор 6.

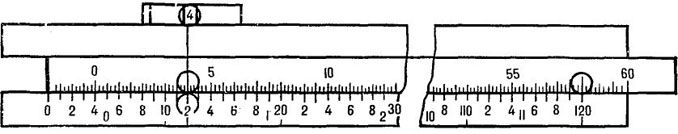

Порядок работы на секретарской линейке. I. Определение результата при раздельном старте (рис. 4):

а)  при подходе участника к финишу установить риску визира против его номера на шкале стартов (на рисунке № 12);

б)  после финиша установить фиксатор шкалы визира против единиц секунд финишного времени (на рисунке — 4 с);

в)  передвинуть движок 4 так, чтобы против риски визира, установленного против но-

мера участника, на шкале времени движка стоял отсчет времени финиша участника в минутах и десятках секунд (на рисунке установлено 4 мин);

г)  снять со шкалы времени против риски шкалы стартов 0 или 120 (в зависимости от смещения движка) результат гонщика в минутах и десятках секунд (на рисунке — 58 мин);

д)  приписать единицы секунд, зафиксированные на шкале визира, к полученному результату и, сообразуясь с законом рассеивания, записать результат против фамилии участника в стартовом протоколе, укрепленном на информационном шите. Весь процесс работы занимает от трех до пяти секунд и исключает ошибки (результат в нашем примере — 58.04).

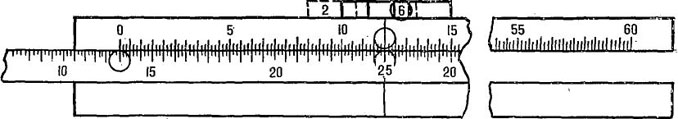

II. Определение результатов эстафетных команд на отдельных этапах (рис. 5). Результаты первых этапов равны финишному времени этих этапов. Чтобы определить результаты последующих этапов, надо поступить так:

а)  риску визира установить на времени финиша предшествующего этапа в минутах и десятках секунд на верхней шкале времени. Единицы секунд установить на шкале визира (на рисунке — 12.02);

б)  из единиц секунд финишного времени последнего этапа вычесть единицы секунд предшествующего этапа и разницу зафиксировать на шкале визира. Если уменьшаемое меньше вычитаемого, то, переместив визир на одно деление влево, увеличим уменьшаемое на 10 (на рисунке 8 – 2 = 6);

в)  передвинуть движок так, чтобы против риски визира на шкале времени движка оказалось время финиша последнего этапа в минутах и десятках секунд (на рисунке — 25);

г)  снять отсчет против штриха 0 или 60 верхней шкалы определяемого этапа в минутах и десятках секунд по шкале движка (на рисунке — 13);

д)  приписать к этому результату единицы секунд, зафиксированные на шкале визира. Результат в пределах часа будет истинным, а превышенный необходимо скорректировать, сообразуясь с законом рассеивания (в нашем варианте — 13.06).

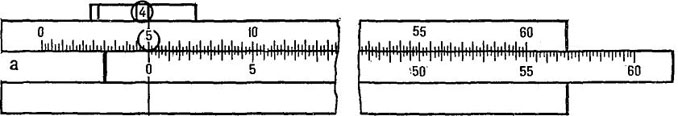

III. Суммирование результатов команды (рис. 6):

а)  передвигая визир, зафиксировать по верхней шкале времени базы первый результат в минутах и десятках секунд. Единицы секунд установить на шкале визира (на рисунке — 5.04);

б)  передвинуть движок так, чтобы 0 его шкалы встал против риски визира;

в)  сложить в уме единицы секунд второго результата с первым и сумму зафиксировать на шкале визира (на рисунке — 4 + 8 = 12). Если сумма превысит число 9, то, установив единицы суммы на шкале визира, переместить риску визира на один десяток (один штрих) секунд вправо (что и сделано на рис. 6);

г) передвигая визир, установить его риску на шкале времени движка против второго результата в минутах и десятках секунд (на рисунке — 9.10). Два результата сложены. В такой же последовательности прибавляется и третий результат, но начинать уже нужно с пункта «б», описанного выше. Если движок сдвинут вправо настолько, что суммированный результат на шкале движка оказывается за границей линейки, необходимо сделать следующее.

Запомнив отсчет на шкале движка против цифры 60 шкалы базы, сместить движок влево так, чтобы указанный отсчет был установлен против 0 шкалы базы. Такое смещение обозначает, что сумма времени превышает один час, это следует зафиксировать для памяти. Затем, не смещая движка, установить риску визира против слагаемого результата на шкале движка. Дальше работа продолжается в той последовательности, как описано выше.

Для определения суммы времени команды необходимо:

1.  Сложить целые часы результатов, если таковые были.

2. Приплюсовать к этой сумме число часов, полученных в результате операций на линейке,

(Количество возвратов движка влево определяет число таких часов.)

3.  Снять против последнего сложенного результата по шкале движка итог суммы минут и десятков секунд на шкале базы (в нашем случае — 14.20).

4.  Приплюсовать к снятому итогу единицы секунд, снятые со шкалы визира. Все это в целом и определит сумму времени команды (весь результат будет 14.22).

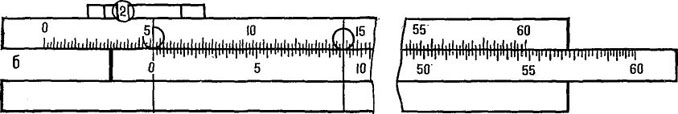

IV. Корректирование лыжной гонки (рис. 7):

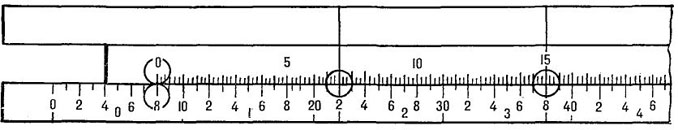

а) при прохождении в любом месте трассы первого сильного лыжника пустить секундомер, а на линейке, смещая движок, совместить О шкалы времени движка с номером данного

участника (на рисунке — № 8). В этом случае все последующие номера будут совмещены со штрихами шкалы времени движка, указывающими временной интервал между прошедшим лыжником и другими (№ 22 — 8; № 38 — 15);

б) сличить интервалы времени, указанные шкалой времени движка и секундомером, сообщить их гонщикам. В случае смены лидера О шкалы движка можно установить против сильнейшего и продолжать информацию.

Все описанные операции проводятся в ходе гонки. Они не требуют документации секретариата, дают возможность по ходу соревнований оперативно, без напряжения получать интересующие данные и информировать о них как самих гонщиков, так и зрителей.
