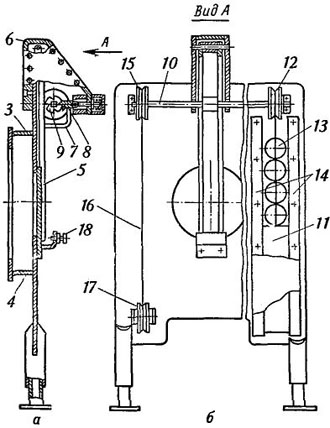

Рис. 2

Установка работает следующим образом. В исходном положении маятниковый диск 5 прижат к щиту 1 и закрывает отверстие 2. Плита 11 поднята в верхнее положение. Шнур 16 находится в свободном состоянии. Мишень готова к стрельбе.

При производстве выстрела и попадании пули в отверстие 2 маятник 5 отходит назад, упор 8 выходит из зацепления с храповиком 9, плита 11 под действием собственного веса опускается и открывает первое окно. За счет вращения вала 10 и шкива 15 шнур 16 наматывается на шкив. При открывании контрольного отверстия 13 происходит четкая контрастная фиксация попадания.

Плита 11 не может опускаться дальше, так как за счет усилия пружины упор 8 быстро возвращается в первоначальное положение и входит в зацепление со следующим зубом храповика 9. При следующем попадании пули в окно 2 операции повторяются, т. е. происходит фиксация следующего поражения цели.

После пяти поражений цели для производства следующей серии выстрелов достаточно потянуть шнур 16 до упора усилием 5 — 6 кг. При этом вращается вал 10 и поднимается плита 11 в первоначальное положение. Мишень готова к стрельбе.

Пули и осколки, отраженные от мишени, попадут на стенку предохранительного стакана 3 и выпадут через окно 4. Для сбора их достаточно поставить под мишень какую-нибудь емкость.

ОБ УСТРОЙСТВАХ ДЛЯ РЫХЛЕНИЯ И НАРЕЗКИ ЛЫЖНИ К СНЕГОХОДУ «БУРАН»

Следуя рекомендациям авторов и ориентируясь на их чертежи «Скребка» и «Струга» (см. «Лыжный спорт», 1979 г., вып. 1), мы изготовили образцы этих устройств и опробовали на практике. При эксплуатации выявились некоторые несовершенства упомянутых устройств.

Как известно, «Буран» на крюке может буксировать 250 кг, следовательно, масса (вес) приспособлений не является проблемой. Материалом для устройств должен служить только металл, а не доски и фанера, так как при этом повышается надежность, отпадает необходимость дополнительного груза и при изготовлении в основном можно пользоваться электросваркой. Такая конструкция гораздо надежнее.

Длина «Скребка» не должна превышать 100 мм, иначе она не позволит на поворотах вписываться в след «Бурана», а над впадинами будет зависать.

Большая площадь опоры приводит к значительному скоплению снега сверху, который не будет рассыпаться, особенно при температуре воздуха около нуля. Свою основную функцию — разбивание, рыхление и перемешивание снега — на грязной, замерзшей лыжне «Скребок» не выполняет, так как скользит по отдельным гребешкам, оставляя за собой грязные неровные колеи.

Ножи в «Струге» в описанном варианте расположены под очень тупым углом, поэтому они не выстругивают лыжню, а в большей степени сгребают снег перед собой, особенно жесткий, или скалывают снежные пласты.

Отсутствие позади ножей направляющих полозьев, выступающих за край платформы «Струга», исключает возможность заглаживания прорезанного следа.

Кроме того, в конструкции отсутствует «фартук», поэтому снег, выбрасываемый ножами, не отводится в сторону, а попадает на

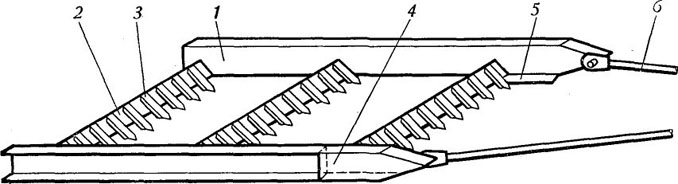

Рис. 2. Борона:
1 — швеллер (№ 8 — 10, 2 шт.); 2 — уголок (65x75 мм, l — 650 мм, 3 шт.); 3 — зуб (120x20x10 мм, 30 шт.); 4 — груз (размер швеллера, 12 шт.); 5 — направляющий полоз (200x20x5 мм, 2 шт.); 6 — тяга (кругляк 16 — 18, l — 700 мм, 2 шт.)

лыжню. Недостатком являются также слишком большие размеры окон, в которые идет вырезанный снег. Окна должны быть точно в ширину ножей.

И, наконец, в предложенном устройстве не продуман вопрос о транспортировке от места хранения до трассы.

Проанализировав все недостатки устройств «Скребка» и «Струга», мы подработали от-

дельные узлы и усовершенствовали конструкцию в целом.

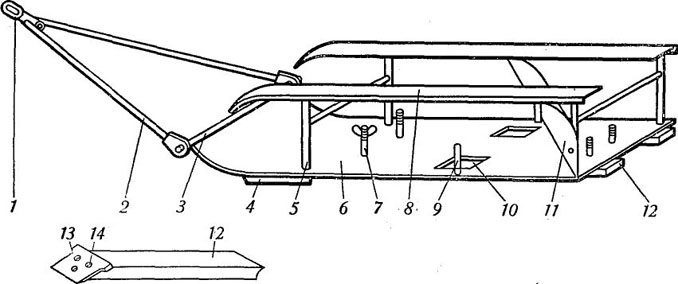

Предлагаем вниманию читателей варианты устройств «Струга-резака» и «Бороны». Думается, что с помощью приводимых чертежей желающие смогут изготовить устройства, которые мы успешно использовали в зимних сезонах 1981 и 1982 годов.
