ТРЕНАЖЕР ДЛЯ ТРЕНИРОВКИ БОКСЕРА

В настоящей статье предлагается описание тренажера, позволяющего моделировать близкие к реальным условия поединка боксеров.

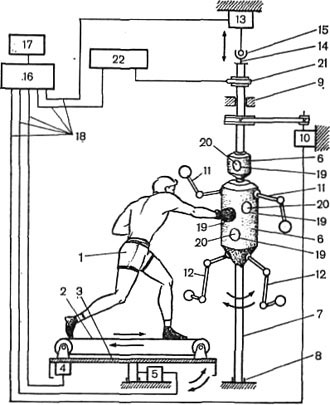

На рисунке изображена блок-схема тренажера. Тренирующийся спортсмен (1) находится на ленте транспортера (2), установленного на поворотной платформе (3). Скорость движения ленты транспортера и угол поворота платформы задаются с помощью электромеханических реверсивных приводов (4 и 5). В непосредственной близости к транспортеру размещен вращающийся вертикально манекен (6). Вращается манекен на полой оси (7) с помощью электромеханического реверсивного привода (8, 9 — подшипники, 10 — двигатель). Для моделирования поединков с противниками разных весовых категорий голова и туловище, а также конечности (11 и 12) имеют несколько модификаций. Положение рук и ног регулируется электромеханическим приводом (13, 14, 15). Режимы работы всех электромеханических приводов устройства задаются от блока управления (16), соединенного с программным блоком (17) информационными каналами связи и управления (18). На манекене

Тренажер для тренировки боксера

обозначены зоны нанесения ударов (19). Сигналы с датчиков регистрации количества и силы ударов (20) через систему токосъемников (21) выведены на блок обработки и отображения информации (22) и блок управления.

Функциональные возможности тренажера предусматривают несколько режимов работы: первый — вращается только манекен, второй — вращается манекен с определенной программой манипуляций конечностями и ленты транспортера. Если лента вращается к манекену, спортсмен вынужден перемещаться от манекена и выполнять защитные приемы, а нанося удары по манекену, отрабатывать контратакующие действия. Если лента вращается от манекена, спортсмен вынужден перемещаться к нему, и, нанося удары по манекену, отрабатывать атакующие приемы. Третий режим — вращается манекен с определенной программой манипуляций конечностями, спортсмен находится на вращающейся ленте транспортера. Поворотная платформа вращается.

Рассмотрим работу тренажера на примере третьего режима. Спортсмен становится на ленту лицом к манекену. Тренер с помощью блока управления и программного блока задает движение ленте транспортера от манекена, происходит непрерывное вращение поворотной платформы. При повороте платформы по часовой стрелке от манекена на угол в пределах 1 — 30° спортсмен передвигается к манекену и атакует его. При углах в пределах 30 — 150° спортсмен уходит с линии атаки манекена вправо и по диагонали, защищаясь, атакует манекен. При углах 150 — 210° спортсмен передвигается от манекена и контратакует. При углах 210 — 330° спортсмен уходит с линии атаки манекена влево и по диагонали, защищаясь, атакует манекен. При углах 330 — 390° спортсмен передвигается к манекену и снова атакует его.

Для каждого спортсмена с помощью программного блока задаются оптимальные условия тренировки: скорость движения ленты транспортера, скорость изменения угла поворота платформы относительно манекена, скорость вращения манекена и положение конечностей манекена. В процессе тренировки с помощью блока обработки и отображения информации спортсмен и тренер получают необходимую экспресс-информацию.

Предлагаемый тренажер можно использовать для повышения уровня специальной физической подготовки в боксе, фехтовании, а также в теннисе и футболе.
