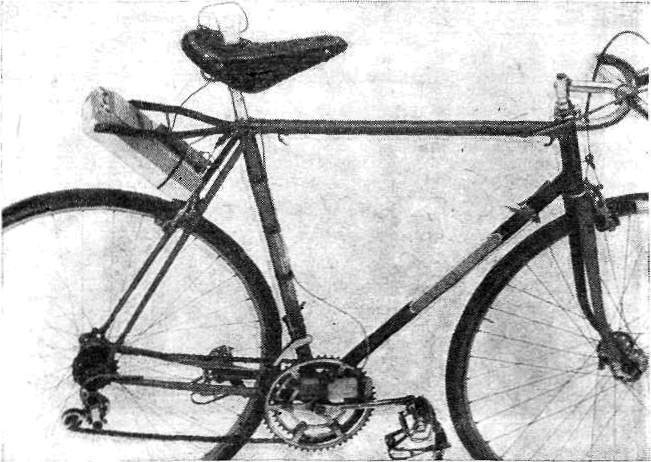

Рис. 3. Общий вид комплекса аппаратуры для исследования техники велосипедного педалирования в естественных условиях движения

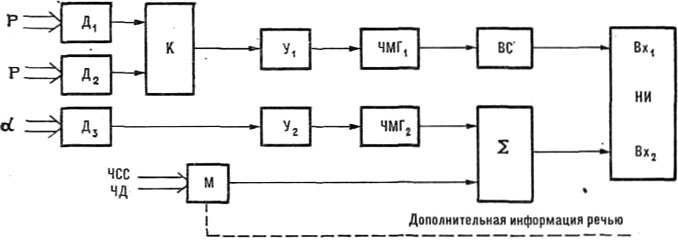

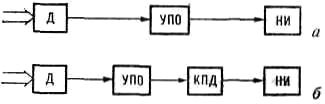

Быстроизменяющиеся биомеханические параметры воспринимаются датчиками сопротивления (усилия Р и Рn — кристаллическими тензодатчиками, Д1 и Д2, а угол а — потенциометром Д3 гониометра), подключенными к измерительным входам усилителей У1 и У2. В качестве накопителя информации используется четырехдорожечный магнитофон. Получаемые с выходов усилителей электросигналы преобразуются в частотно-модулированных генераторах ЧМГ1—2 в частоте — модулированные сигналы со средней частотой из диапазона звуковых частот. Это позволяет параллельно с записью выводить на внешний громкоговоритель один или несколько интересующих нас параметров (в виде звуковой экспресс-информации об их изменениях). Исходя из ограниченного числа дорожек записи, сигналы с датчиков усилий Д1 и Д2 коммутируются с частотой педалирования в коммутаторе К и по очереди поступают на вход Bx1 НИ, а именно изменяющиеся физиологические параметры (ЧСС и ЧД), воспринимаемые микрофоном М, установленным в области |
ключицы спортсмена, замешиваются в сумматоре с выходным сигналом из ЧМГ2 и подаются на вход Вх2 НИ. Для последующей расшифровки полученных записей или получения графической информации о регистрируемых параметрах биомеханические характеристики расшифровывают с помощью специальных частотно-амплитудных дешифраторов, а значения физиологических показателей для каждого отрезка записи определяются на слух. После эксперимента выходы НИ, работающего в режиме воспроизведения записи, могут подключаться непосредствен но к аналоговому преобразователю ЭВМ для математической обработки. Емкость стандартной кассеты с магнитной лентой — 2x30=60 мин — дает возможность записать основные показатели техники педалирования велосипедиста практически во всех фазах тренировки или соревнований. Возможность стирания записи, доступность используемых в комплексе кассет, их малый вес и габариты выгодно отличают разработанный регистрирующий комплекс от существующих установок. На рис. 3 и 4 показан общий вид описываемого комплекса аппаратуры и расшифрованная осциллограмма регистрируемых в ходе движения параметров педалирования. |
|||
29 |
|
||||

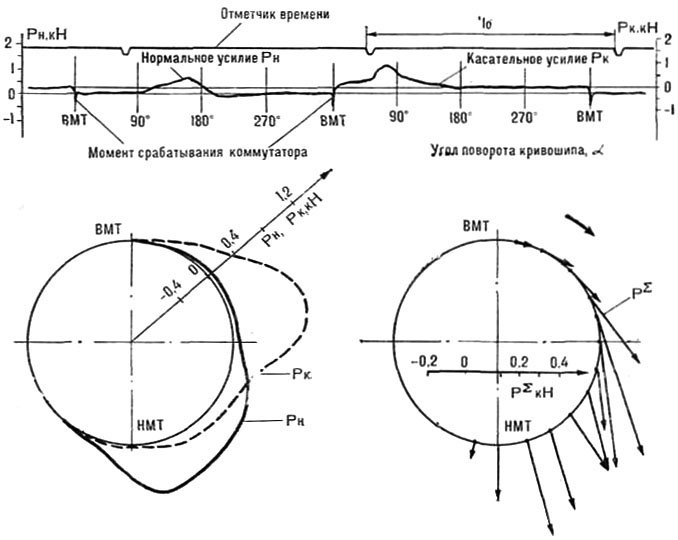

Рис. 4. Пример расшифрованной осциллограммы (движения гонщика П. С. (1 разр.) по шоссе в высокой посадке) нормальных и касательных усилий, прилагаемых к правой педали: Рнмакс. = 560 Н при 80°; Ркмакс. = 800 Н при = 70°; время одного оборота — 1,035 с; частота педалирования — 58,0 об/с; полезная работа за один оборот кривошипа — 142,09 Дж; мощность педалирования — 137,33 Вт; скорость движения при передаче 90,0" — 6,55 м/с; коэффициент использования импульса силы КИИ С — 60,29% |
||||
|
||||
В. В. Тимошенков, кандидат педагогических наук, Минск |
||||
В практике подготовки велосипедистов в осенне-зимнем периоде широко применяются трех роликовые велостанки, выпускаемые отечественной промышленностью. Однако конструкция их пока не обеспечивает необходимого сопротивления на колеса велосипеда в той мере, в какой происходит в естественных условиях тренировки, и поэтому тренировочный эффект при такой подготовке недостаточно высокий. Нами было разработано и апробиро- |
вано тормозное устройство, позволяющее создать сопротивление на велостанке, которое моделирует велоезду в естественных условиях тренировки. Велосипедный тренировочный станок 1 содержит раму с параллельно установленными на ней тремя роликами. Ролики 2 и 3 связаны ременной передачей 4. Ролик 2 снабжен чашеобразным барабаном 5, который жестко установлен на оси 6 (рис. 1). На торце ролика 2 противоположно установлены шпильки 7 с |
|||
30 |
