Конструкция для одновременной регистрации углов в голеностопных, коленных и тазобедренных суставах

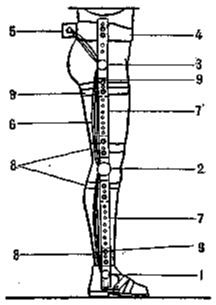

1 — гониометр голеностопного сустава, 2 — коленного, 3 — тазобедренного, 4 — ремень, 5 — электрический разъем, 6 — соединительные провода, 7 — соединительные планки, 8 — резиновые ремешки, 9 — Соединительные гайки

ми планками (7), которые и обеспечивают смежность углов. В связи с тем что штангисты имеют различные рост и размеры голеней

и бедер, съемные планки изготовлены разных размеров и по их оси просверлены отверстия через 1 см для закрепления их на планках гониометров. С помощью съемных планок можно быстро устанавливать электрогониометры с высокой точностью относительно суставов.

Нижняя неподвижная планка гониометра голеностопного сустава сделана разъемной для ее установки по высоте центра сустава. Верхняя планка гониометра тазобедренного сустава имеет ряд отверстий для более точной установки его на ремне относительно центра сустава.

Соединительные провода (6) выводятся к электрическому разъему, укрепленному сзади на ремне. Встречная половина разъема находится на конце кабеля длиной 5 — 6 м, соединенного с регистрирующим прибором.

Соединительные планки закрепляются на планках гониометров круглыми гайками диаметром 14 — 18 мм для быстрой сборки всей: конструкции. В описываемой конструкции достаточно закрепление гониометров на ноге четырьмя резиновыми ремешками.

Предлагаемая конструкция для регистрации углов в голеностопных, коленных и тазобедренных суставах удобна в экспериментальной работе и обеспечивает получение достоверных данных.

СУДЕЙСКИЙ ПОРТАТИВНЫЙ ПРИБОР СВЕТОЗВУКОВОЙ СИГНАЛИЗАЦИИ ВРЕМЕНИ ВЫЗОВА ТЯЖЕЛОАТЛЕТА

Как известно, правилами соревнований по тяжелой атлетике предусмотрено 2- и 3-минутное время для подготовки вызванного участника к выполнению упражнения. В настоящее время в практике судейства соревнований в зависимости от уровня их организации используются для регистрации времени вызова судьей-секундометристом либо простые ручные, либо сложные стационарные электронные секундомеры. Повсеместное внедрение в практику судейства соревнований стационарных электронных секундомеров в настоящее время не представляется возможным (из-за значительной их стоимости и повышенных требований к установке и эксплуатации на месте проведения соревнований), да и нет в этом необходимости.

Предлагаемый портативный прибор светозвуковой сигнализации намного облегчает и делает более объективным и информативным, чем при использовании простого секундомера, выполнение функций судьи-секундометриста.

Он отличается простотой конструкции и может быть рекомендован для судейства соревнований до всесоюзного ранга.

При вызове атлета секретарь или судья-секундометрист нажимает кнопку секундомера, и начинается отсчет времени. По истечении установленных 1 или 2 мин дается предупредительный звуковой сигнал с загоранием белой лампы, а по истечении контрольного времени (2 или 3 мин) вместе со звуковым сигналом загорается контрольная красная лампа. Для установки 2- и 3-минутного режима работы с соответствующим предупредительным сигналом после 1 или 2 мин служит тумблер, который переключается в положение 2 или 3 (см. рисунок).

В электросхеме (см. рисунок) цепь замыкается с помощью секундомера. Одним из контактов является стрелка секундомера, другим — впаянный в циферблат контакт, расположенный между 57-й и 60-й секундами. При полном обороте стрелки происходит замыкание

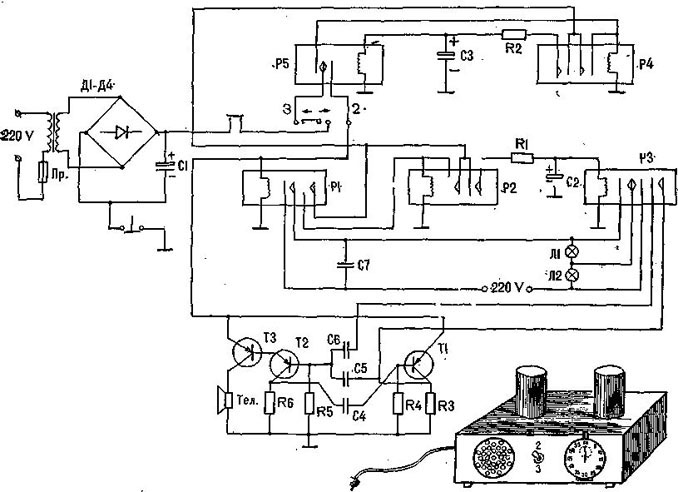

Электрическая схема и внешний вид (слева — белая лампа, справа — красная) портативного судейского прибора свето-звуковой сигнализации времени вызова спортсмена
Реле: Р₁—Р₆ — 16 V. Диоды: Д₁—Д₄ — Д 226 Б. Конденсаторы С₁—С₃ — 10 000x25 V. С₄ , C₅ — 0,1; С₆ , С₇ — 0,01. Транзисторы: T₁ , Т₂ — МП 42 Б; Т₃ — П 213. Резисторы: Р₁ — 3 ком; Р₂ — 2 ком; Р₃, Р₆ — 2,2 ком_; P₄ , Р₅ — 30 ком. Лампы: Л₁ , Л₂ — 6 V.

контактов, срабатывает реле, с помощью которого включаются предупредительные сигналы (световой и звуковой).

Данный прибор может быть изготовлен любым радиолюбителем по прилагаемой схеме и рисунку.
