СООРУЖЕНИЯ, ОБОРУДОВАНИЕ, ИНВЕНТАРЬ

СТРОИТЕЛЬСТВО КРЫТЫХ КОРТОВ МАССОВОГО ТИПА (из зарубежного опыта)

В. А. Машинский, кандидат архитектуры, Е. В. Рязанова, архитектор


Решение МОК о включении тенниса в число олимпийских видов спорта неизбежно ставит вопрос о создании необходимой материальной базы, и главным образом сети крытых кортов массового типа. Представляет интерес опыт строительства подобных сооружений за рубежом, и прежде всего в европейских странах, связанный с быстрым ростом популярности игры.

Например, в ФРГ число занимающихся теннисом увеличивается ежегодно на 18%, что перекрывает темпы роста занимающихся горнолыжным спортом, считавшиеся до последних лет рекордными.

Классический тип крытого корта на две площадки сейчас уже не самый распространенный, преобладают корты на три и более (до 10) площадок.

Если говорить о пространственном решении этих кортов, то траектория полета мяча обусловливает криволинейную форму покрытия зала.

Наряду с традиционными железобетонными и металлическими конструкциями сейчас широко применяются конструкции из клееной древесины. Применение таких конструкций целесообразно и в нашей стране, поскольку их промышленное изготовление налажено на многих заводах.

Среди наиболее интересных кортов с такими конструкциями — крытый корт в спортивном центре одного из городских районов Варшавы (архитектор В. Заблоцкий). Корт имеет три теннисные площадки, расположенные по-

перек зала. Со стороны главного входа размещены трибуны для 250 зрителей, по двум сторонам зала устроены галереи для зрителей. Вспомогательные помещения расположены у одной из торцовых сторон зала. Освещение зала осуществляется трехсторонним ленточным остеклением и верхним световым фонарем (рис. 1). К этому же типу относится крытый теннисный корт в г. Геттингене (ФРГ), также на три площадки. Несущими элементами служат деревоклееные арки. Стены обшиты снаружи листами волнистой асбофанеры.

Ряд кортов имеет большее число площадок. На шесть площадок рассчитан крытый теннисный корт в г. Леэвардене (Нидерланды), на восемь — в г. Хельсинки, а в г. Мальме (Швеция) — на 10 площадок. В последнем два ряда площадок размещаются вдоль длинных сторон сооружения. Естественное освещение зала осуществляется верхним световым фонарем.

Развернулось производство крытых кортов на индустриальной основе. Ряд фирм ФРГ, Финляндии, Швейцарии применяют для них клееные деревянные конструкции в виде арок или балок. Так, фирмой «Хьюттеман КГ» в Ольсберге (ФРГ) разработаны арочные конструкции больших пролетов.

В ФРГ выпускается еще три типа теннисных кортов индустриального изготовления:

—   «Полигон Классик» — традиционный тип корта с покрытием полигональной формы;

—   «Полигон Топлихт» — корт на три площадки с верхним светом;

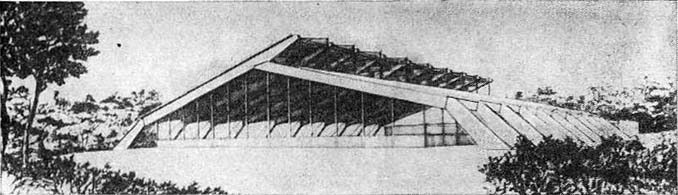

Рис. 1. Деревоклееные конструкции крытого теннисного корта в Варшаве (ПНР)

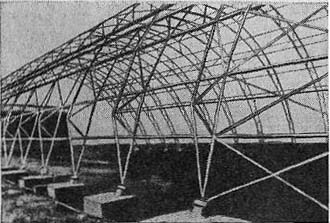

Рис. 2. Металлический каркас в форме цилиндрического свода под тентовое покрытие теннисного корта (Италия)

— «Унигон» — корт со стенами из газобетона и покрытием из асбоцементных плит.

Необходимость увеличения числа крытых кортов явилась толчком для разработки и широкого применения кортов из легких и тентовых, в том числе из воздухоопорных, конструкций заводского изготовления (воздухоопорным называется покрытие, которое держится за счет внутреннего избыточного давления воздуха, создаваемого компрессором). Этот тип кортов, безусловно, представляет интерес и для нашей страны, поскольку позволяет быстро увеличить их количество, в частности в южных районах. К такому же типу принадлежит крытый корт на одну площадку размерами 35,1×18,2 м и высотой 7,2 м, изготавливаемый в ФРГ. Он представляет собой тентовую конструкцию по деревоклееным аркам, рассчитанную на снеговую нагрузку. Монтаж такого корта осуществляется 8 рабочими за три дня. В г. Хелтоне (Великобритания) сооружен корт с воздухоопорной конструкцией из полиэфирной ткани, размерами 51×36 м и высотой 12 м, в котором размещаются три площадки.

Для крытых кортов разработаны также металлические каркасы в форме купола и в форме цилиндрического свода. Тентовое покрытие в сооружениях купольной формы подвешивается к каркасу снизу, в сооружениях сводчатой конструкции — растягивается по каркасу поверху (рис. 2).

Большой интерес представляют корты с трансформируемыми конструкциями ограждения, т. е. зимой и в плохую погоду — крытые, а в теплую хорошую погоду — открытые.

В Италии разработаны сборно-разборные конструкции такого теннисного корта размерами 26×17 м. Сооружение выполнено в виде многоволнового свода, образованного металлическими двухшарнирными арками пространственной конструкции, на которые уложено

трансформируемое тентовое покрытие (рис. 3). Арки после снятия растяжек могут передвигаться в сторону одной или обеих стен сооружения, гибкое покрытие при этом складывается в форме гармошки, полностью или частично открывая зал. Трансформируемые покрытия теннисных кортов разработаны также во Франции.

«Сосьете металлюржик» предложила для массового использования покрытие, трансформирующееся за 3 мин нажатием кнопки. В ФРГ осуществлено строительство трансформируемого теннисного корта на три площадки размерами 52×37 м, высотой 10,5 м. Основой конструкции являются две несущие стены, на которые внахлест друг за другом положено шесть сдвигаемых металлических элементов покрытия, соединенных в виде портала. Стены и покрытие с внутренней стороны по металлической обрешетке облицованы теплоизоляционными материалами, с наружной стороны покрытия размещены металлические световые фонари, обеспечивающие верхнее освещение площадки (рис. 4).

Интересны для сопоставления стоимостные показатели строительства крытых и открытых теннисных кортов на примере кортов ФРГ:

—   стоимость строительства площадки с грунтовым покрытием на один теннисный корт — 15,75 тыс. марок ФРГ;

—   стоимость строительства крытого корта из облегченных конструкций (воздухоопорных или тентовых по жесткому каркасу) на одну площадку дороже площадки с грунтовым покрытием приблизительно в 2 раза, на две площадки — в 3, на три площадки — в 3,5 раза;

—   стоимость строительства крытого теннисного корта из капитальных конструкций на одну площадку дороже строительства грунтовой площадки приблизительно в 5,7 раза, на две площадки в 8,5 раза, на три площадки — примерно в 13 раз;

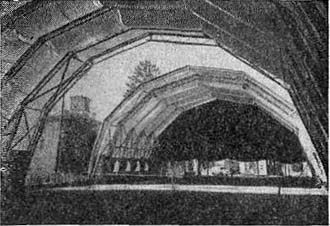

Рис. S. Теннисный корт со складным тентовым покрытием по металлическим аркам (Италия)

Рис. 4. Раздвижное металлическое покрытие теннисного корта (ФРГ)

— величина амортизационных расходов на содержание и эксплуатацию теннисных кортов составляет, в среднем, на одну площадку с грунтовым покрытием 500 марок, то есть 3,2% стоимости строительства, с искусственным водонепроницаемым покрытием — 0,1 %_-

Эти весьма убедительные данные свидетельствуют о безусловной целесообразности строительства кортов из облегченных конструкций, а также кортов с искусственным покрытием.
