Конструкция тренажера:
1 — защитная шайба, 2 — узел крепления возвратной пружины к неподвижному валу, 3 — возвратная пружина, 1 — левый стакан, 5 — магниты датчика, 6 — геркон датчика, 7 — рама, 8 — шарикоподшипники левого стакана, 9 — рукоятка левой лыжной палки, 10 — шнур, 11 — узел крепления возвратной пружины ленточного тормоза. 12 — колесо, 13 — корпус ленточного тормоза, 14 — штифт крепления ленты, 15 — лента ленточного тормоза, 16 — рабочее колесо ленточного тормоза, 17 — клинья обгонной муфты, 18 — неподвижный вал, 19 — шарикоподшипники рабочего колеса ленточного тормоза, 20 — рукоятка установки усилия, 21 — трос механизма регулировки усилия, 22 — вал механизма регулировки усилия
использовать с целью тестирования, так как в литературе отсутствовали сведения о соответствующих измерительных устройствах. Авторы настоящей статьи предлагают следующий способ определения силы рук лыжника-гонщика.

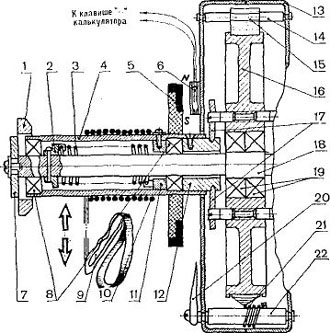

Упрощенный чертеж левой части тренажера приведен на рисунке. Для работы с тренажером его раму закрепляют неподвижно с помощью струбцин. Лыжник берет рукоятки в руки и имитирует попеременный двухшажный ход. При вытягивании шнура
10 стакан 4 начинает вращаться и через клинья обгонной муфты 17 передает движение рабочему колесу
16 ленточного тормоза, который создает усилие, препятствующее движению шнура. Величина усилия задается установкой рукоятки
20 в соответствующее положение отградуированной шкалы. Рукоятка 20 поворачивает вал
22 с закрепленным на нем тросом 21, который прижимает ленту 15 ленточного тормоза к его рабочему колесу
16. При обратном движении шнура 10 клинья обгонной муфты 17 скользят по колесу
12, а необходимое для намотки шнура 10 на стакан 4 усилие созда-
|
|
ется возвратной пружиной
3, закрученной при вытягивании шнура. Таким образом, усилие при обратном движении определяется свойствами возвратной пружины и может быть выбрано во много раз меньшим, чем при прямом движении. Это свойство рассматриваемого тренажера определяет его основное преимущество перед тренажерами с амортизаторами и блоками, в которых усилия на прямом и обратном ходах одинаковы, — большое соответствие создаваемых при тренировке усилий реальным силовым нагрузкам в лыжном ходе. Преимуществом тренажера является также большая компактность и мобильность по сравнению с тренажерами блочного типа.
Конструктивные особенности тренажера с ленточным тормозом позволили автоматизировать измерение работы, производимой руками.
Поскольку сила
F, развиваемая ленточным тормозом, может быть задана, то для измерения выполненной работы достаточно определить суммарную длину шнура, вытянутого спортсменом на прямых ходах
l, а затем работу по формуле
A = Fl.
Измерение
l осуществляется с помощью датчика, содержащего кольцо с двумя магнитами
5, закрепленное на стакане 4, и геркон (6), установленный в держатель, приклеенный к корпусу
13 ленточного тормоза. При вращении стакана дважды за каждый оборот происходит замыкание контактов геркона
6 под действием поля магнитов 5. Для регистрации результатов измерений используется один из самых массовых отечественных калькуляторов «Электроника», к контактам клавиша «=» которого через разъем, установленный на корпусе калькулятора, подключены нормально разомкнутые контакты геркона.
Измерение работы происходит следующим образом. Значение силы
F в килограммах, установленное по шкале механизма регулировки усилия или с помощью динамометра, умножается на калькуляторе на коэффициент 0,05 (для диаметра стакана 56 мм). Измерение начинается нажатием клавиша калькулятора «+». На табло калькулятора будет индицироваться величина работы, выполненной левой рукой спортсмена. Для определения характеристик правой руки достаточно выполнить те же действия, но расположившись с противоположной стороны тренажера или оснастив датчиком правый стакан тренажера.
Основные технические
характеристики тренажера
Усилие прямого хода — 1,5 — 20 кг
Максимальная скорость движения — 2 м/с шнура
Максимальная величина хода — 1,5 м Погрешность измерения — 2,5% |
|
