ТЕХНИКА НА СЛУЖБЕ СПОРТА

РЕГИСТРАЦИЯ СИЛЫ, ПРИКЛАДЫВАЕМОЙ БИАТЛОНИСТАМИ К СПУСКОВОМУ КРЮЧКУ ВИНТОВКИ

Для повышения эффективности стрелковой подготовки биатлонистов целесообразно регистрировать динамограмму на спусковом крючке винтовки. Кривая изменения силы, прикладываемой к спусковому крючку, содержит информацию о технике исполнения выстрела и качестве регулировки спускового механизма.

Например, А. А. Шалманов, М. Я. Жилина, А. В. Актов (1981) показали, что отклонение пробоин от центра мишени закономерно увеличивается с ростом скорости изменения, прикладываемой к спусковому крючку винтовки (r=0,92 при р<0,01). Иными словами, чем более плавно изменяется динамограмма перед выстрелом, тем выше точность попадания.

На рис. 1 представлены характерные образцы динамограмм, полученных при работе с биатлонистами высокой квалификации. Кривая на рис. 1, а может быть принята за эталон: спуск обрабатывался энергично и вместе с тем плавно, без «поддергивания». Техника исполнения выстрела стабильна, что следует из идентичности динамограмм всех пяти выстрелов.

На рис. 1, б представлены динамограммы обработки спуска менее квалифицированным

спортсменом: техника нестабильна. И, наконец, форма кривых на рис. 1, в свидетельствует о том, что ударно-спусковой механизм винтовки не отрегулирован.

Система регистрации динамограмм включает в себя: тензодатчик, накладываемый на спусковой крючок, усилитель тензограммы (например, «Топаз») и самописец (например, Н-320). Параллельно к самописцу подключают осциллограф для визуальной индикации динамограммы. Просмотр динамограммы на экране осциллоскопа особенно полезен в том случае, когда измерительная система используется в качестве тренажера.

В настоящее время промышленность не выпускает измерительных устройств, специально предназначенных для записи динамограммы на спусковом крючке винтовки. Поэтому в статье предлагается конструкция, которую может изготовить каждый тренер.

Датчики для регистрации динамограмм на спусковом крючке приходится изготовлять вручную, причем многообразие форм спусковых крючков вынуждает почти для каждой винтовки делать специальный датчик. Форма датчика должна повторять форму спускового крючка. В этом случае тактильные ощущения

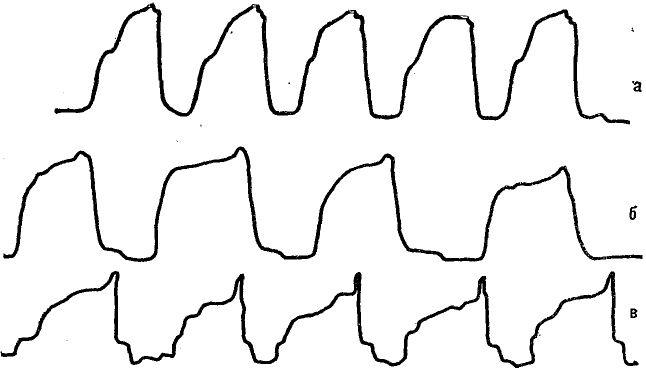

Рис. 1. Динамограммы, зарегистрированные во время стрельбы биатлонистов высокой квалификации

спортсмена при отсутствии и наличии датчика совпадают.

Рассмотрим один из возможных вариантов конструкции датчика (рис. 2). Основу такого датчика (например, из стали толщиной 1 мм)

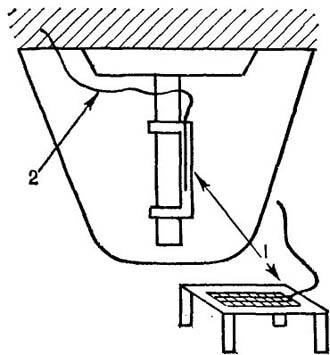

Рис. 2. Тензодатчик и его крепления на спусковом крючке винтовки:
1 — датчик, 2 — электрический провод, соединяющий датчик с тензоусилителем

можно изготовить как в стационарных условиях, так и на сборе. Необходимые инструменты: тиски, надфиль и плоскогубцы. Форма основы датчика должна быть такой, чтобы механически удерживаться на спусковом крючке благодаря упругости материала, из которого она изготовлена.

Металлическая основа датчика покрывается со всех сторон тонким слоем клея (для этой цели удобен, например, нитроцеллюлозный клей «АГО»). Одновременно на внутренней поверхности основы размещается тензорезистор, который нужно «утопить» в слое клея. К выводам тензорезнстора заранее подпаиваются куски тонкого многожильного провода длиной до 2 м. Желательно использовать провод во фторопластовой изоляции. Когда клей высохнет и затвердеет (через 3 — 4 ч), проверяют работоспособность датчика и затем покрывают его вторым слоем клея. При изготовлении датчика нужно учитывать, что электрический контакт металлической основы датчика с оружием или пальцем спортсмена недопустим.

Подключение тензодатчика к измерительной схеме тензоусилителя осуществляется стандартно (Б. В. Миненков, 1976).

Описанное измерительное устройство просто, надежно в работе и может быть использовано в качестве тренажера во всех видах стрелковой подготовки биатлониста — от холостого тренажа до стрельбы на огневом рубеже. В зимний период аппаратуру целесообразно размещать на снегоходе, используя для электропитания тензоусилителя и самописца аккумуляторы снегохода.
