СПОРТИВНЫЕ СООРУЖЕНИЯ

АВТОМАТИКА НА ЛЬДУ

Слово «АСУ» чрезвычайно популярно в семидесятых годах XX столетия на всех современных предприятиях.

И Ледовый стадион (большое спортивное хозяйство в Киеве) от этой моды не отстал. На катке впервые в нашей стране появилась автоматическая система управления, названная тоже «Ледовый стадион».

Интересно, что она построена с использованием исключительно отечественной аппаратуры, разработанной в короткий срок специалистами СКБ Института кибернетики Академии наук УССР в тесном контакте с работниками республиканского Спорткомитета и Ледового стадиона.

Какие «обязанности» у новой АСУ? Это автоматический сбор, фиксация, обработка и выдача результатов соревнований по скоростному бегу на коньках, а также выдача различной спортивной информации.

Новинка состоит из трех подсистем (на рисунке изображены две). Первая из них — электронный автохронометр, который фиксирует и регистрирует результаты скороходов со-

гласно требованиям ИСУ (Международной федерации конькобежцев).

Секундомер включается одновременно с выстрелом стартера и высвечивает на специальном табло результаты спортсменов в течение 10 с после финиша. Время фиксируется с точностью до 0,001 с. Электронный автохронометр состоит из двух автономных каналов счета времени и имеет следующие режимы работы при проведении забегов на дистанции 500, 1000, 1500, 3000, 5000, 10 000 м, а также режимы «Эстафета» и «Тренировка».

При выборе режима «500 м» включается табло счетчика кругов, показывающее один круг; при выборе режима «1000 м» счетчик кругов показывает два круга. Так счетчик кругов работает на каждой дистанции при проведении забега на уменьшение количества кругов. Когда остается последний круг, то на табло загораются нули и после окончания забега хронометр автоматически устанавливается в положение готовности к работе для следующего забега.

Режим «Эстафета» имеет ту особенность,

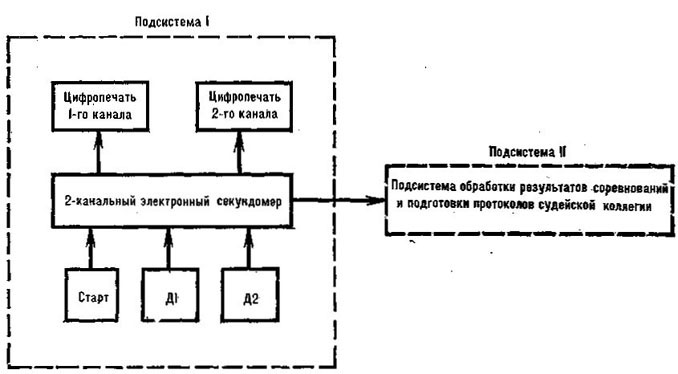

Структурная схема АСУ «Ледовый стадион»

что можно заранее выставить любое количество кругов, т. е. длину дистанции, по решению судейской коллегии.

В режиме «Тренировка» счет кругов начинается с нуля и по окончании забега спортсмен и его тренер могут проанализировать работу на дистанции.

Электрический автохронометр нельзя относить к разряду специализированных приборов только для конькобежного спорта. Устройство хронометра позволяет подключать контактные датчики, которые применяются при фиксировании времени в плавании и на треке, а также измерении времени забега лидера в легкой атлетике.

Теперь на киевском катке можно регистрировать рекорды любого ранга, даже мировые. В ту же подсистему входит блок, который фиксирует результаты на цифропечатающем устройстве.

Данные забега автоматически вводятся в ЭВМ (вторая подсистема АСУ), которая вместе с первой составляет единый комплекс. ЭВМ по специальной программе печатает протоколы результатов конькобежцев на отдельных дистанциях и подсчитывает сумму очков в многоборье.

Практически выдавать материалы судьям и журналистам можно через несколько секунд после окончания забега. Такая скорость обработки результатов содействует четкому проведению соревнований.

Внедрение в практику соревнований системы АСУ «Ледовый стадион» позволит не только ускорить обработку результатов, но и избе-

жать ошибок, которые могут быть допущены судейской коллегией. После завершения работы система сможет:

1) разметить участников соревнований в соответствии с результатами на дистанции;

2) подсчитать сумму очков участников и разместить их по местам в соответствии с ней;

3) составить пары на дистанции второго дня соревнований по многоборью (т. е. подготовить материалы для жеребьевки) в соответствии с правилами соревнований.

Это также значительно облегчит работу судейской коллегии и сократит ее штаты.

Интересной должна быть третья — справочная подсистема (она войдет в строй в будущем), которую подключают к телевизионному каналу. По желанию судей или журналистов на специальных экранах будут появляться информация о спортсменах, таблица рекордов, данные о соревнованиях конькобежцев, о ходе забега и месте, на которое претендует участник после промежуточного финиша.

Аппаратура уже прошла серьезное испытание. «Экзамен» сдан не только в Госстандарте СССР, айв официальных стартах. Во время розыгрыша призов Совета Министров УССР первая и вторая подсистемы сработали оперативно и надежно. Сейчас «шлифовка» АСУ идет согласно пожеланию тренеров и конькобежцев.

...В октябре 1979 г. в Киеве состоялась научно-техническая конференция. Решение специалистов было одно: АСУ, подобную киевской, целесообразно ввести в строй и на других искусственных катках страны.

ПЕРСПЕКТИВЫ ИСПОЛЬЗОВАНИЯ ЭВМ В СОРЕВНОВАНИЯХ ПО КОНЬКОБЕЖНОМУ СПОРТУ

В последние годы стали использовать электронные вычислительные машины для обработки результатов спортивных соревнований. На Олимпийских играх в Москве функционировал целый комплекс вычислительных и управляющих машин — АСУ «Олимпиада».

Применение ЭВМ в соревнованиях конькобежцев сулит весьма заманчивые перспективы, поскольку здесь вычислительные машины могут быть использованы с большим эффектом, пригодится «умение» ЭВМ выполнять и арифметические, и логические операции.

Какие же функции сможет выполнить ЭВМ во время соревнований по конькобежному спорту? Обратимся к рисунку, на котором изображена блок-схема обработки информации. До начала соревнований в ЭВМ должны быть введены программы, предписывающие выполнения тех или иных операций по обработ-

ке информации в определенные моменты соревнований.

Входная информация вводится оператором (ветвь 1). Эта информация должна содержать данные, необходимые для протоколов и для работы ЭВМ (фамилия, имя участника, принадлежность команды, номер, год рождения, разряд и т. п.). Можно вводить сведения, которые интересуют представителей прессы (место работы, учебы, продолжительность занятий спортом, данные о тренере и т. п.). Во время жеребьевки оператору достаточно набирать на клавиатуре вводного устройства ЭВМ соответствующие номера, чтобы сразу же по окончании жеребьевки получить стартовые протоколы.

Во время соревнований на дистанции ЭВМ получает информацию о номерах стартующих участников от оператора (если только старто-
