меткой) импульсы, зарегистрированные фото-датчиком 9, усиливаются усилителем 10 и поступают на вход одновибратора 11. Длительность импульсов, вырабатываемых одновибратором, равна 20 мс и выбрана из учета максимальной скорости велосипедиста. Введение в схему устройства одновибратора 11 исключает ложное срабатывание при возникновении световой помехи на фотодатчике 9. Импульсы с входа одновибратора 11 поступают на вход счетчика 12. Коэффициент счетчика равен 1000, что соответствует длине трека (т. е. 1000 оборотов инерционного ролика на стенде соответствует 1 кругу на треке). С выхода счетчика 12 импульсы в параллельном коде поступают на вход дешифратора 13, где преобразуются в последовательный код и, проходя через блок ключей 14, служащих для умножения дешифратора 13, поочередно включают световые индикаторы 15, расположенные на лицевой панели прибора, и показывают место, где на «треке» находится в данный момент велосипедист. Для задания определенной скорости движения велосипедиста служит световой лидер 21, который позволяет задавать время в пределах от 20 до 30 с на один круг с интервалом 0,5 с, что соответствует результату от III разряда до результата, превышающего мировой рекорд. Информация о величине скорости передается велосипедисту путем изменения скорости бегущей световой дорожки. Счетчик кругов 16 служит для задания числа кругов от 1 до 12 (что равняется дистанции от 333,3 м до 4 км). После того как будет достигнуто установленное число кругов, происходит автоматическая остановка светового лидера.

Одновременно с включением тумблера «Старт» происходит запуск электронного секундомера, который регистрирует время про-

хождения дистанции с точностью 0,01 с. Предъявление информации о величине времени происходит после прохождения каждого круга и прекращается после прохождения всей дистанции. Выведение всех электронных световых табло в нулевое положение осуществляется путем перевода тумблера на устройстве управления в положение «0».

На велостенде, оснащенном «Лидером», можно проводить тестирование спортсмена на его «боевом» велосипеде в привычной для него посадке и на любой передаче.

С целью проверки идентичности условий педалирования на велостенде и в естественных условиях трека был проведен эксперимент, в котором приняли участие 8 спортсменов (спортивная квалификация от II разряда до мастера спорта). Спортсмены первоначально в соревновательных условиях на треке преодолели 1 и 4 км с места, затем такие же испытания были проведены в условиях стенда. Математическая обработка данных показала, что результаты тестирования на велостенде имеют высокую статистически достоверную связь со спортивным результатом на треке (r = 0,89), что позволяет воспроизводить его на велостенде с точностью ±0,65 с на дистанции 1 км и ±2,60 с — на 4 км.

Таким образом, разработанный стенд позволяет с высокой точностью моделировать условия соревновательной деятельности и в совокупности с другими методиками, такими как газоанализ, вектородинамография, миография, сейсмомиотонометрия. Кроме того, он позволяет управлять движениями велосипед исто в на основе искусственной активации мышц, синхронизированной с фазами двигательного действия, а также совершенствовать структуру соревновательного упражнения, вносить коррекцию в технику педалирования.

ДАТЧИКИ ТЕМПА ПЕДАЛИРОВАНИЯ

Темп педалирования — важный фактор тренировки велосипедистов. Измерение темпа педалирования на велоэргометре не представляет технической или методической сложности. Велостанки же отечественного или зарубежного производства показывают мнимую скорость велосипедиста, а велотренажер ВТ-01 — темп педалирования при передаточном отношении 90. Для уточненного измерения темпа педалирования на велостанке или на велотренажере, чтобы избежать проводную связь, используют фотоэлектрические датчики. Их устанавливают по бокам велостанка,

что создает определенные неудобства в эксплуатации, поэтому они применяются главным образом в научном эксперименте. В естественных условиях тренировки для этих целей используют контактный датчик, взаимодействующий с шатуном велосипеда, или определяют темп косвенным путем, пересчитывая скорость на отрезке дистанции при соответствующей передаче велосипеда.

С целью упрощения процесса измерения, приближения его к условиям тренировки и повышения надежности измерения нами разработаны бесконтактные датчики магнитного

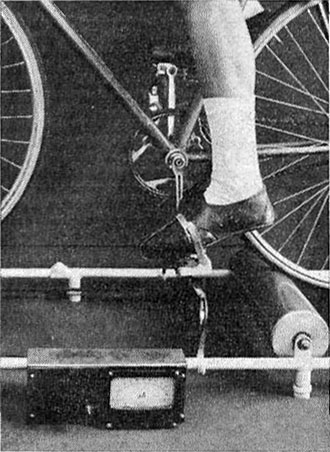

Рис. 1. Датчик темпа педалирования

типа, содержащие постоянный магнит и герконовое реле (геркон). Были исследованы различные варианты магнитов и их силовое поле. Для измерения темпа педалирования в работе на велостанке (рис. 1) выбрана пара ферритовых магнитов типа ПАО-125, имеющих необходимую полярность и небольшой вес. Магниты вмонтированы в педальную колодку из плотного пенопласта перпендикулярно оси педали на расстоянии 55 мм друг от друга, что создает магнитное поле, позволяющее надежно срабатывать геркону на удалении до 30 мм. Магниты располагаются под углом 15 — 20° к педали, что усредняет расстояние магнитов от геркона при прохождении педали под углом до 30° в зависимости от техники педалирования.

Колодка крепится к педали двумя пружинными вилками, выполненными из велосипедной спицы, и легко надевается на педаль и снимается с нее. Вес магнитной колодки составляет 50 г.

Герконы, включенные параллельно, размещены в полой планке длиной 20 см. Последняя крепится к раме велостанка двумя пру-

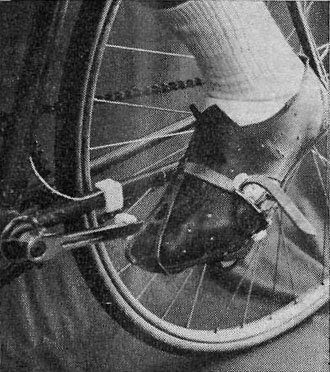

Рис. 2. Датчик с небольшим магнитом

жинными полухомутами, изготовленными из велоспицы. Для нахождения геркона в зоне магнитного поля при поперечном перемещении велосипеда требуется 3 — 4 геркона. Датчик надежно обеспечивает регистрацию показаний при перемещении велосипеда на ²/₃ длины ролика велостанка, что вполне достаточно для тренировки.

Планка размещается у одной из сторон велостанка под соответствующей педалью с магнитной колодкой. В случае задевания планки колодкой (педалью), например при падении велосипеда, планка спружинивает или сбивается с рамы без повреждения.

Для измерения темпа педалирования в естественных условиях тренировки (например, на треке), изготовлен датчик (рис. 2) такого же типа, с одним небольшим магнитом или наклейкой из магнитной резины и герконом в корпусах из фторопласта в виде полухомута. Вес магнитной колодки — 7 г. Магнит надевается на шатун, а геркон — на раму велосипеда. Такой датчик может использоваться в цепи с тахометром, ритмолидером или радиопульсофоном.

Измерение частоты возможно любым измерителем соответствующих частот (пульсотахометром, частометром, например ЧЗ-3М). Датчик прост по конструкции и может быть изготовлен в лабораторных условиях.
