ВНИМАНИЕ, ПОУЧИТЕЛЬНЫЙ ОПЫТ!

ИЗ ОПЫТА ПРИСТРОЙКИ ОЗДОРОВИТЕЛЬНЫХ БАССЕЙНОВ К ШКОЛАМ И ДЕТСКИМ ДОШКОЛЬНЫМ УЧРЕЖДЕНИЯМ

В мастерской № 7 Московского научно-исследовательского института типового и экспериментального проектирования (МНИИТЭП) созданы (под руководством лауреата Государственной премии СССР архитектора А. Б. Самсонова авторским коллективом в составе: И. И. Краюшкин, П. П. Павлов, Ю. М. Василевский, А. С. Калмыкова, И. Ф. Усенко, И. К. Тульчин) проекты крупнопанельных плавательных бассейнов, не имеющие аналогий. Впервые для Москвы разработаны в параметрах единой системы для зданий культурно-бытового назначения новые ограждающие и несущие конструкции для строительства бассейнов, которые позволили исключить применение кирпича.

Доступная стоимость пристройки зимних крытых плавательных оздоровительных бассейнов к зданиям школ и детсадов позволяет развернуть их строительство в каждом микрорайоне столицы. Полносборность и простота монтажа обеспечивают их возведение в кратчайшие сроки.

Первый крупнопанельный плавательный бассейн-пристройка к школе сдан в эксплуатацию в августе 1981 г. в Перовском районе Москвы по ул. Косинской, д. 24. Его строительство выполнялось Мосстроем-7 и Мосфундаментстроем-3 Главмосстроя (ГМС). Другой крупнопанельный бассейн был пристроен в Москве к детскому саду по Союзному проспекту, д. 12. В настоящее время эти бассейны (рис. 1 и 2) получили одобрение вышестоящих организаций и общественности, рекомендованы к строительству и «привязываются» по наказам избирателей в других районах столицы.

Каждый бассейн имеет по одной ванне (размер ванны бассейна для школьников — 11x25 м, глубина — 1,2 — 1,8 м; размер бассейна для дошкольников — 6x12,5 м, глубина — 0,65 — 0,8 м) и предназначен для обслуживания 4 — 5 школ или детсадов своего микрорайона.

Архитектурно-планировочная схема зданий бассейнов разработана с учетом возможности применения этих проектов для строительства как отдельно стоящего здания, так и пристраиваемого к школе или детсаду. При посещении бассейна детьми из других школ или детсадов вход в него осуществляется с другого фасада.

Основные технико-экономические данные крупнопанельных плавательных бассейнов-пристроек к школе (шифр И-849 А) и к детскому саду (шифр И-850 А) следующие: пропускная способность в день (8 ч) — 320 школьников и 200 дошкольников; площадь застройки — 1096 м² и 662 м²; строительный объем здания — 8360 м³ и 4767 м³; сметная стоимость здания (строительно-монтажные работы, инженерное оборудование, мебель)^* — 313,28 и 180,54 тыс. руб.

Объемно-планировочные и конструктивные параметры зданий бассейнов приняты на основе единой системы, разработанной МНИИТЭПом для строительства массовых типов зданий культурно-бытового назначения с применением конструкций, выпускаемых промышленностью ГМПСМ и МГСПО № 2 ГМС, а также Бюро внедрения МНИИТЭПа для строительства в Москве.

В качестве несущих конструкций в залах плавательных бассейнов приняты керамзитобетонные пилоны с шагом 1,5 м; в блоках вспомогательных помещений — несущие панели наружных и внутренних стен по действующей номенклатуре панельных изделий для зданий учебно-воспитательного назначения, выпускаемых МГСПО № 2 ГМС. Покрытия зальных помещений бассейнов запроектированы из плит длиной 15 и 12 м, каждое ребро которых опирается на отдельный пилон.

Перекрытие над подвалом зального поме-

* Сметная стоимость указана без стоимости сетей, благоустройства и «привязки» к месту застройки.

щения — из плоских керамзитобетонных сплошных плит, позволяющих осуществить укладку подогреваемых полов обходной дорожки бассейна.

В залах бассейнов установлено комфортное отопление стен в виде стеновых отопительных

панелей высотой 2,0 м, обогреваемых до 38 _— 40°С.

Междуэтажные перекрытия и покрытия блоков вспомогательных помещении запроектированы из железобетонных многопустотных настилов массового изготовления по номенклатуре КМС-К1.

Как отмечалось выше, при проектировании бассейнов было принято решение полностью от-

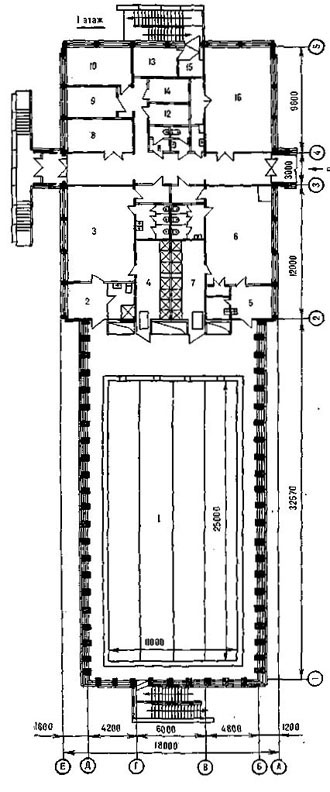

Рис. 1. Бассейн-пристройка к школе (Москва, Косинская ул., д 24):
1 — зал с ванной, 2 — комната тренера, 3 — раздевальная для мальчиков, 4 — душевая для мальчиков, 5 — комната медсестры, 6 — раздевальная для девочек, 7 — душевая для девочек, 8 — гардероб, 9 — комната администратора, 10 — комната персонала, 11 — радиоузел, 12 — электрощитовая, 13 — хлораторная, 14 — хозпомещение, 15 — склад хлора, 16 — методический кабинет.
Буква П под стрелкой — переход (к зданию школы) с главным входом в бассейн

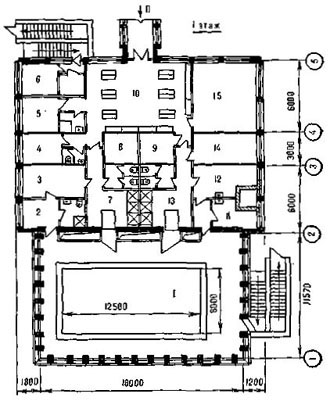

Рис. 2. Бассейн-пристройка к детскому дошкольному учреждению (Москва, Союзный проспект, д. 12):
1 — зал с ванной, 2 — комната тренера, 3 — раздевальная для мальчиков, 4 — комната персонала, 5 — комната администратора, 6 — хлораторная, 7 — душевая для мальчиков, 8 — радиоузел, 9 — электрощитовая, 10 — вестибюль, 11 — комната медсестры и лаборантская, 12 — раздевальная для девочек, 13 — душевая для девочек, 14 — приемная тренера и медсестры, 15 — методический кабинет
Буква П рядом со стрелкой вверху — переход (к зданию детсада)

казаться от традиционного использования кирпича. В качестве ограждающих конструкций применены сборные керамзитобетонные панели промышленного изготовления толщиной 55 см, обеспечивающие необходимые эксплуатационные характеристики наружных стен.

Поскольку режим эксплуатации зала бассейна (высокая степень влажности, повышенная температура и наличие паров хлора) не позволяет осуществить непосредственную отделку поверхностей панелей наружных стен какими-либо материалами, были приняты в качестве отделки декоративные навесные тонкостенные железобетонные панели с рифленой поверхностью размером 1,5x4,0 м, отделанные цветной керамической плиткой. Между поверхностью наружной стеновой панели и навесным декоративным элементом предусмотрен зазор 20 мм, обеспечивающий необходимое пароудаление. Фундаменты под здание бассейнов устанавливаются сборные плитные или свайные. Кров_ля — совмещенная рулонная с применением сборных керамзитобетонных блоков утепления.

Ванны бассейнов — сборно-монолитной конструкции, в отличие от обычно применяемой полностью монолитной. Стены ванны запроектированы из сборных блоков массового изготовления с монолитными вставками в местах пропуска труб коммуникаций. Монолитный железобетон составляет 15% от общего объема конструкций ванны. Днище ванны — из сборных железобетонных плит и ригелей по каталогу ГМПСМ. Гидроизоляция ванны — 5 слоев гидростеклохолста, уложенного на праймере методом наплава, что обеспечивает полную герметизацию ванны при кратчайших сроках выполнения работ.

Устройство ванны сборно-монолитной конструкции коренным образом меняет процесс производства работы при строительстве бассейнов: отпадает необходимость в трудоемких мокрых непрерывных процессах по укладке монолитного железобетона ванны.

Конструкция ванны позволяет существенно уменьшить сроки ее возведения и в несколько раз сократить трудозатраты. Кроме того, работы по устройству ванны теперь могут быть включены в общий график монтажа сборного железобетона всего комплекса строительства бассейна и школы, к которой он пристраивается.

Проектами предусмотрен вариант полносборной ванны из крупных тонкостенных эле-

ментов размером 3,0x4,0 м, находящийся в настоящее время в стадии внедрения в строительство.

Полносборный бассейн из крупноблочных элементов в нашей стране создан впервые

В качестве защиты ограждающих конструкций залов бассейнов, имеющих влажный режим эксплуатации, в проекте применена латексная мастика ЛСП-145с, разработанная ВНИИСтройполимер. Эта мастика производится одним из московских заводов.

Парогидроизоляционной защите подвергаются поверхности стен, потолков и полов залов плавательных бассейнов и душевых. Нанесение состава полностью механизировано и производится в кратчайшие сроки. Поверхности с указанной гидропароизоляцией облицовываются керамической плиткой или окрашиваются водостойкими красками. Применение указанного материала разрешено Минздравом СССР и является полностью пожаровзрывобезопасным.

Оба здания — прямоугольные, с размерами в плане: школьный бассейн — 58x19 м; бассейн для детского сада — 27x21 м, одноэтажные, с подвалом.

Высота этажа обслуживающих помещений 3,30 м, высота этажа зала бассейна 4,50 м (от пола до выступающей части перекрытия). Здания имеют симметричную композицию относительно продольной оси. Планировочная схема бассейнов решена с учетом требований организации функционально-технического и учебно-оздоровительного процессов. При входе расположена группа административно-хозяйственных помещений с туалетными комнатами, вестибюлем и гардеробом. Группа помещений, предназначенных непосредственно для обслуживания детей, размещается вокруг вестибюля, из которого осуществляются входы в раздевальные (для мальчиков и девочек), которые через душевые сообщаются непосредственно с бассейном, и в методический кабинет.

Комнаты тренера и медсестры, расположенные при зале, имеют непосредственный выход на обходную дорожку бассейна. Имеются помещения для администратора, комната персонала и другие необходимые инженерно-технические помещения, расположенные на первом этаже и в подвале. Под частью здания находится подвал (высота его — 3,6 м), в котором расположены фильтровальный зал, венткамера, тепловой пункт, склад реагентов.
